便攜式工業內窺鏡是幫助檢測人員探查人眼看不到的設備內部狀況的無損檢測儀器。本文以韋林視頻內窺鏡MViQ為例，從拍照和錄像這兩個角度，為您介紹便攜式工業視頻內窺鏡使用方法。

為了方便攜帶，目前內窺鏡大都采用一體化設計，手持機上既有顯示屏幕也有按鍵和操縱桿，以方便檢測人員操作，各種操作輕松自如。作為工業內窺鏡檢測來說，大部分時間檢測人員都要實時查看檢測圖像，當發現問題或者疑似缺陷時，往往需要拍照或錄像。特別是美國韋林品牌的產品，不僅采用了一體化設計，而且還有觸摸屏，在觀看內窺檢測圖像的同時，簡單幾步操作就可以完成拍照和錄像。

準備工作，查看存儲路徑

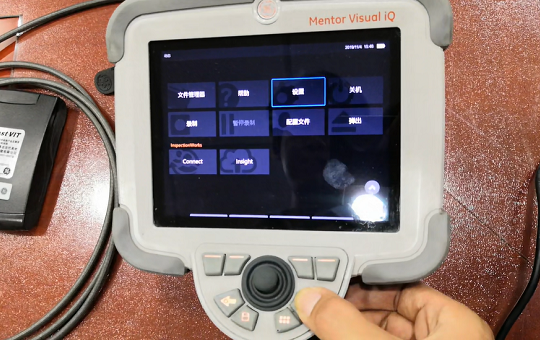

為了將檢測過程中拍照和錄像的文件正確存儲下來，建議您在開機之后，首先查看默認的存儲路徑。通過手持機控制面板右下角的菜單鍵（或者輕觸屏幕左下方的LOGO）進入系統菜單，通過操縱桿選擇“設置”菜單，找到“圖像和視頻”，在下一級的子菜單中有“圖片保存位置”和“記錄保存位置”，分別對應照片和錄像的保存位置，您可以根據自己的需要設置為系統盤或者外接存儲路徑—U盤。養成每次開機后都要檢查存儲位置的良好習慣，是開展檢測工作的第一步。

使用便攜式工業視頻內窺鏡拍照

在檢測過程中如果發現腐蝕、裂紋、異物、阻塞等狀況，可以拍照存檔。拍照需要兩個步驟，一是定格畫面，二是存儲照片。定格畫面可以通過三種方式：點擊觸摸屏；按確認鍵/拍照鍵；按手持機背后的扳機鍵（兩個按鈕中上面的那個），這樣就可以定格畫面；之后按控制面板上的保存按鍵，即可將當前定格的檢測圖像保存到預先設置的存儲路徑中，之后顯示屏幕上方會提示類似“已保存到xx盤”這樣的字樣。（關于扳機鍵的說明請參見相關推薦中的“小操作大智慧！從內窺檢測常用操作看工業內窺鏡的巧妙設計”）

使用便攜式視頻內窺鏡錄像

在檢測過程中發現缺陷時也可以采用錄像的方式留存缺陷及周邊區域的狀況，以備后續查看或比對。具體操作是這樣的：按控制面板右下角的“菜單鍵”，然后在屏幕上顯示的系統菜單中選擇其中的“錄制”（用操作桿在眾多菜單項中選擇），再按下確認鍵，這時可以看到上方狀態欄中有一個小紅點在閃爍，表明當前處于錄制視頻的狀態中；暫停錄制，同樣可以調出系統菜單，選擇“暫停錄制“，并按確認鍵，這時候在屏幕上顯示"暫停符號"（||）；如果要終止錄像，則相應選擇"停止"就可以了，當前錄制的視頻內容會自動保存在預先設定的存儲路徑中。

如果將拍照的照片和錄像的視頻文件存儲在外接的U盤上，那么可以將這些文件通過U盤傳輸?shù)絇C等設備上查看，可以與更多的檢測人員一起重現檢測過程，分析缺陷的性質和嚴重程度。需要提醒您注意的是，從工業內窺鏡手持機上拔出U盤之前，一定要在系統菜單中選擇"彈出驅動器"，看到屏幕上彈出一行綠字：已成功彈出驅動器，這時候再打開手持機左側的保護罩并拔下U盤即可。

以上從拍照和錄像兩個方面，介紹了便攜式工業視頻內窺鏡使用方法，這兩個操作是工業內窺鏡檢測中的基本操作，每個檢測人員都應熟練掌握。如果您有任何疑問，歡迎咨詢北京韋林意威特工業內窺鏡有限公司。
