工業內窺鏡檢測是目視檢測的方法之一，也是無損檢測的重要手段，近年來隨著內窺鏡生產制造技術的發展逐漸得到廣泛應用。為了能夠正確地選購以及使用工業內窺鏡，了解工業內窺鏡的工作原理也是很有必要的。作為光、機、電一體的無損檢測儀器，工業內窺鏡的工作原理比較復雜，本文采用淺顯的方式為您講解，希望對您有所幫助。

工業內窺鏡通?？梢苑譃槿愊盗挟a(chǎn)品：硬性內窺鏡系列、纖維內窺鏡系列、以及電子視頻內窺鏡系列。這三類產品因為內部結構的不同，工作原理也不相同，下面結合內部構造依次對這三類工業內窺鏡的工作原理進行說明。

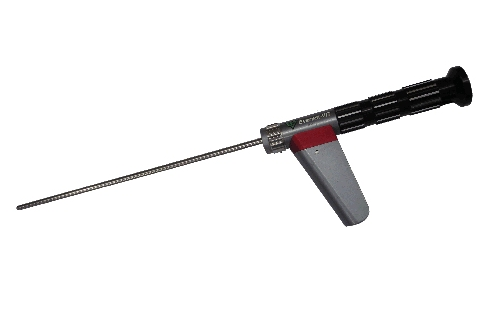

硬性內窺鏡的結構通常包括：物鏡、轉像透鏡、導光束、目鏡、以及不銹鋼管。工作原理是：利用插入在不銹鋼管內的轉像透鏡光學系統來傳送影像，并由光導纖維提供傳光照明，內置光纖把照相光線從獨立的冷光源直接傳送至工作位置上。下圖所示為北京韋林意威特工業內窺鏡有限公司的硬性內窺鏡產品—軸向旋轉直桿鏡。

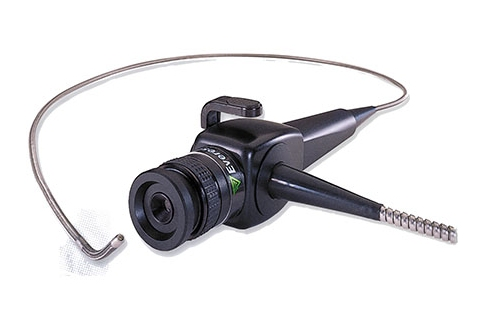

纖維內窺鏡通常由插入部、操作部與目鏡部組成，其中插入部是可以彎曲的，包括：物鏡、導像束等。工作原理是：由高品質的傳像纖維來傳送圖像，可以通過目鏡直接觀察，傳像纖維束、光纖及調校前端擺頭角度的鋼絲均全部內置，并且另配有專用的冷光源。下圖所示為北京韋林意威特工業內窺鏡有限公司的纖維內窺鏡產品—可導向光纖鏡。

上面介紹了硬性內窺鏡和纖維鏡這兩種工業內窺鏡的工作原理，它們都可以通過目鏡直接觀察，也可以加裝圖像采集顯示系統，例如：與數碼相機配合使用。但是電子視頻內窺鏡則具有自主成像功能，其結構中也相應包括：用于進行電子圖像顯示的視頻控制部件以及顯示部件。工作原理是：通過物鏡成像傳至CCD（電荷藕合器件圖像傳感器）上，然后CCD再把光像轉變成電子數據信號，電子數據信號傳送至視頻控制部件，再由視頻控制部件把影像輸出至顯示部件（例如顯示屏幕）上。下圖所示為北京韋林意威特工業內窺鏡有限公司的電子視頻內窺鏡產品Mentor Visual iQ，該設備就是將顯示器集成在手持機上，從而便于檢測人員實時查看圖像。
