火力發電廠、水力發電廠等各大電廠是保障我國電力供應的源頭，一次不經意的設備故障就可能造成巨大的影響。例如：火力發電廠因?yàn)殄仩t管道爆管造成的一次非計劃停機，不僅影響電力供應，而且會給電廠帶來100萬甚至數百萬元的經濟損失。如何保障電廠的穩定運行？工業內窺鏡憑借可輕松提供電廠設備內部高分辨率圖像的優勢，成為各大電廠進行設備檢修以及故障排查不可或缺的檢測工具。

一、工業內窺鏡檢測電廠設備的工作原理

工業內窺鏡往往包括探頭和手持機，探頭前端有光學鏡頭和圖像傳感器，探頭內部貫穿信號線，手持機上則集成了信號處理系統、顯示屏、電池等部件。檢測時，探頭被推送進入電廠設備內部，其前端光學鏡頭將設備內部圖像成像到圖像傳感器的面陣上，圖像傳感器把物像轉換成電信號，經由信號線傳輸至手持機一側、并在顯示屏上同步顯示，那么持握手持機的檢測人員就可以看到電廠設備內部的清晰畫面了，從而發現腐蝕坑、沉積物、裂紋、材料缺失等問題，并相應做出維修或更換的決策。

二、工業內窺鏡在電廠檢修中的優勢

1. 通用性強。不同能源形式使得電廠類型多，設備多樣化，包括：水輪機、汽輪機、燃?xì)廨啓C(jī)、風力發電機、鍋爐、以及各種管道，工業內窺鏡的柔軟探頭以及導向能力，可以適應各種復雜結構設備內部的檢測需求；

2. 檢修成本低。即便電廠設備處于組裝好的狀態，也可以直接檢測，不用拆卸，簡單高效，人力和時間成本都很低；

3. 圖像清晰。特別是采用CCD圖像傳感器的內窺鏡，在電廠設備內部沒有環境光的情況下，依然能夠通過清晰成像讓檢測人員迅速發現可能存在的問題；

4. 檢查范圍大。探頭線可長度數十米，不管是電廠的大型空腔結構設備或者長管道都可以覆蓋檢測；

5. 使用靈活。支持外接顯示器、無線實時傳輸檢測圖像等，可以供多人同時觀察；

6. 量化分析。工業內窺鏡不僅可用于電廠設備的直觀檢查，還可以通過測量客觀評估缺陷，避免過度維修等錯誤決策。

三、工業內窺鏡在電廠檢修中的應用

1. 觀察水力發電廠設施的狀態：水輪機體型巨大，在安裝和使用過程中，都可以通過內窺檢測過程了解其內部狀態，例如，使用韋林工業內窺鏡通過止漏環檢查水輪機葉片是否有磕碰或類似損傷；還可以檢查水輪機軸承、油封等部件的磨損、腐蝕或損壞情況，檢查轉輪葉片和頂蓋因空蝕和氣蝕造成的坑洞等缺陷。

2. 排查火電廠汽輪機的內部缺陷：包括汽輪機內腔銹蝕、轉子運轉異常之處、配合UV探頭檢查油路狹窄部位的細微裂紋等，還可以利用機械手拾取汽輪機內部異物；

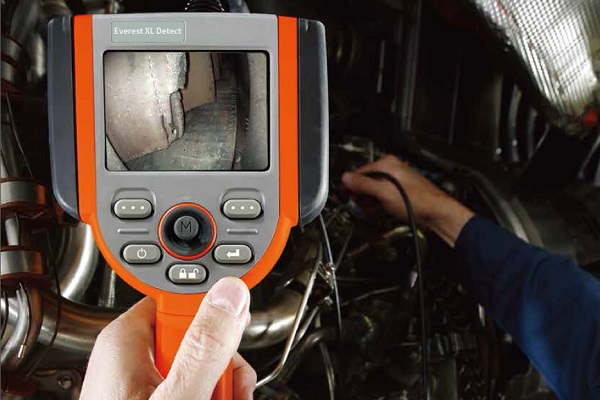

3. 檢查燃機電廠的燃?xì)廨啓C(jī)：及時發現透平葉片的應力老化、涂層脫落、開裂等問題。特別是使用韋林 Everest MViQ(+) 系列工業視頻內窺鏡，可以利用Gas Power assist分析模型進行智能化的缺陷輔助識別，通過在顯示屏上實時顯示缺陷種類和置信度，方便檢測人員直接確認燃機內部的缺陷情況，大幅提升檢測效率；

4. 鍋爐大修過程中的缺陷檢測：檢查鍋爐內壁以及相關的配套管道有無缺陷，例如：檢查水冷壁管內部的光滑狀態，及時發現有腐蝕坑、表面粗糙、或者有沉積物的管段，以便及時更換，避免爆管事故；

5. 檢查風電機組的設備狀況：工業內窺鏡的密封性能可以在油液環境中使用，可以清晰地看到風電齒輪箱內部齒輪以及軸承的磨損狀況，通過預估齒輪箱壽命，為備件和更換做好充足的準備。

四、電廠檢修專用工業內窺鏡產品及參數介紹

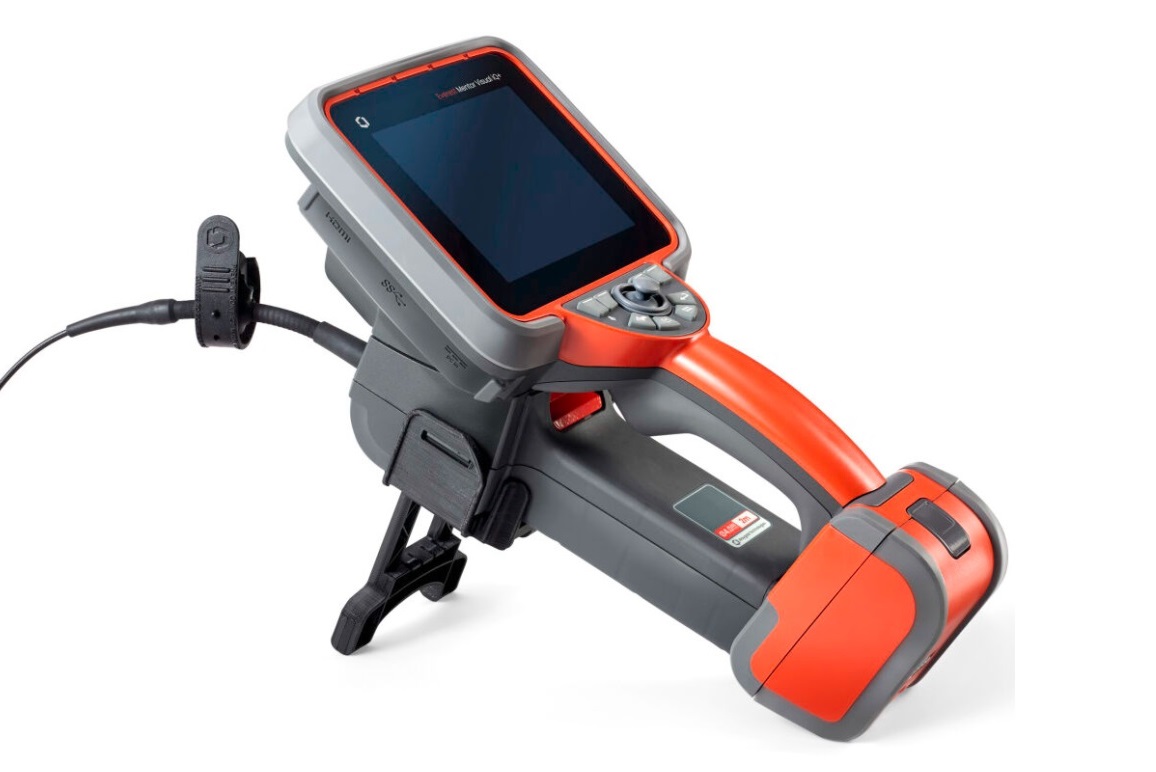

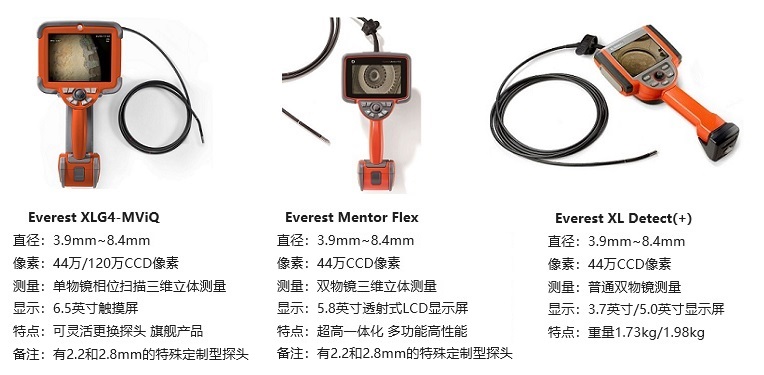

為了確保盡早發現電廠設備的安全隱患，避免意外停機，建議選擇韋林工業視頻內窺鏡 Everest MViQ、Mentor Flex 以及 XL Detect 等系列產品，因?yàn)檫@些產品都采用CCD攝像頭，保證在各種電廠設備的復雜結構內部都可以清晰成像，特別是Everest MViQ，不僅有測量模式豐富的3D測量功能，可以測量葉片卷邊角度以及打磨坡度半徑等指標，而且還可以搭載人工智能輔助缺陷識別功能，在燃機等核心設備檢測中優勢顯著，大幅提升電廠檢修效率。上述幾款電廠檢修專用工業內窺鏡的產品圖及主要參數如下圖所示：
